BH Steel, s.r.o.

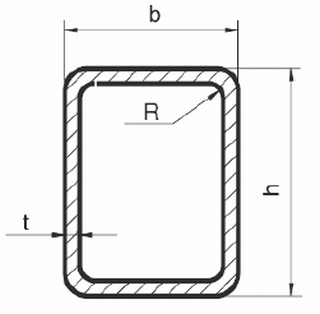

Uzavreté profily (Jakle) - obdĺžnikové

Uzavreté profily (Jakle) - obdĺžnikové - menovité hodnoty

Akosti podľa normy EN 10219-1
Rozmery podľa normy EN 10219-2
Tolerancie podľa normy EN 10219-2

Uzavreté profily (Jakle) - obdĺžnikové - menovité hodnoty

ROZMERY TEORETICKÁ HMOTNOSŤ (kg/m) PODĽA HRÚBKY STENY t (mm)
hxb (mm) 1,5 2 2,5 3 4 5 6 7 8 10 12
15x10 0,36
20x10 0,59 0,74
20x15 0,71 0,89 1,05
25x10 0,71 0,89 1,05
25x15 0,83 1,05 1,25 1,42
25x20 0,94 1,21 1,44 1,65
30x10 0,83 1,05 1,25
30x15 0,94 1,21 1,44 1,65
30x20 1,06 1,36 1,64 1,89
30x25 1,18 1,52 1,84 2,13
35x10 0,94 1,21 1,44
35x15 1,06 1,36 1,64 1,89
35x20 1,18 1,52 1,84 2,13
35x25 1,30 1,68 2,03 2,36
40x10 1,06 1,36 1,64
40x15 1,18 1,52 1,84 2,13
40x20 1,30 1,68 2,03 2,36
40x25 1,41 1,83 2,23 2,60 3,26
40x27 1,46 1,90 2,31
40x30 1,53 1,99 2,42 2,83 3,57
45x15 1,30 1,68 2,03
45x20 1,41 1,83 2,23 2,60
45x25 1,53 1,99 2,42 2,83
45x30 1,65 2,15 2,62 3,07
50x10 1,30 1,68 2,03
50x15 1,41 1,83 2,23
50x20 1,53 1,99 2,42 2,83
50x25 1,65 2,15 2,62 3,07
50x30 1,77 2,31 2,82 3,30 4,20
50x40 2,00 2,62 3,21 3,77 4,83 5,77
60x10 1,53 1,99 2,42
60x15 1,65 2,15 2,62 3,07
60x20 1,77 2,31 2,82 3,30
60x30 2,00 2,62 3,21 3,77 4,83 5,77
60x40 2,24 2,93 3,60 4,25 5,45 6,56 7,56
60x50 3,25 3,99 4,72 6,08 7,34 8,50
65x35 2,93 3,60
70x20 2,00 2,62 3,21 3,77
70x30 2,24 2,93 3,60 4,25 5,45
70x40 2,47 3,25 3,99 4,72 6,08 7,34
70x50 2,71 3,56 4,39 5,19 6,71 8,13 9,45
80x15 2,12 2,78 4,01
80x20 2,24 2,93 3,60 4,25
80x30 2,47 3,25 3,99 4,72 6,08
80x40 2,71 3,56 4,39 5,19 6,71 8,13 9,45
80x50 2,95 3,88 4,78 5,66 7,34 8,91 10,40 11,40 12,60
80x60 3,18 4,19 5,17 6,13 7,97 9,70 11,30 12,50 13,80
ROZMERY TEORETICKÁ HMOTNOSŤ (kg/m) PODĽA HRÚBKY STENY t (mm)
hxb (mm) 1,5 2 2,5 3 4 5 6 7 8 10 12
90x20 2,47 3,25 3,99
90x30 2,71 3,56 4,39 5,19 6,71
90x40 3,88 4,78 5,66 7,34 8,91
90x50 4,19 5,17 6,13 7,97 9,70 11,30
90x60 4,50 5,56 6,60 8,59 10,50 12,30
100x20 2,71 3,56 4,39 5,19
100x30 2,95 3,88 4,78 5,66 7,34 8,91
100x40 3,18 4,19 5,17 6,13 7,97 9,70 11,30
100x50 3,42 4,50 5,56 6,60 8,59 10,50 12,30 13,60 15,10
100x60 4,82 5,96 7,07 9,22 11,30 13,20 14,70 16,40
100x80 5,45 6,74 8,01 10,50 12,80 15,10 16,90 18,90 22,40
110x50 4,82 5,96 7,07 9,22 11,30
120x30 4,50 5,56 6,60 8,59
120x40 3,65 4,82 5,96 7,07 9,22 11,30 13,20
120x50 5,13 6,35 7,54 9,85 12,10 14,20
120x60 5,45 6,74 8,01 10,50 12,80 15,10 16,90 18,90 22,40 24,50
120x80 6,07 7,53 8,96 11,70 14,40 17,00 19,10 21,40 25,60 28,30
120x100 9,90 13,00 16,00 18,90 21,30 23,90 28,70 32,10
130x50 5,45 6,74 8,01 10,50 12,80 15,10
130x60 8,48 11,10 13,60
140x40 5,45 6,74 8,01 10,50 12,80 15,10
140x60 6,07 7,53 8,96 11,70 14,40 17,00 19,10 21,40
140x70 7,92 9,43 12,40 15,20 17,90 20,20 22,60
140x80 6,70 8,31 9,90 13,00 16,00 18,90 21,30 23,90 28,70
150x30 5,45 6,74 8,01 10,50
150x40 5,76 7,13 8,48 11,10 13,60
150x50 6,07 7,53 8,96 11,70 14,40 17,00 19,10 21,40 25,60 28,30
150x60 9,43 12,40 15,20 17,90
150x100 7,64 9,49 11,30 14,90 18,30 21,70 24,60 27,70 33,40
160x60 9,90 13,00 16,00 18,90
160x80 10,80 14,20 17,50 20,70 23,50 26,40 31,80 35,80
180x60 10,80 14,20 17,50 20,70 23,50 26,40 31,80 35,80
180x80 11,80 15,50 19,10 22,60 25,70 28,90
180x100 12,70 16,80 20,70 24,50 27,90 31,40 38,10 43,40
200x80 12,70 16,80 20,70 24,50 27,90 31,40 38,10
200x100 13,70 18,00 22,30 26,40 30,10 33,90 41,30 47,10
200x120 14,60 19,30 23,80 28,30 32,30 36,50 44,40 50,90
200x150 16,00 21,20 26,20 31,10 35,60 40,20 49,10 56,60
220x100 14,60 19,00 23,80 28,30 32,30 36,50 44,40 50,90
220x120 15,50 20,50 25,40 30,20 34,50 39,00 47,50 54,70
250x100 16,00 21,20 26,20 31,10 35,60 40,20 49,10 56,60
250x150 24,30 30,10 35,80 41,10 46,50 57,00 66,00
300x100 24,30 30,10 35,80 41,10 46,50 57,00 66,00
300x150 27,40 34,00 40,50 46,60 52,80 64,80 75,40
300x200 45,20 59,10 72,70 84,80
350x150 45,20 59,10 72,70 84,80
360x200 50,90 66,60 82,10 96,11
